Управляемый видеоэндоскоп EndoVision 3D

Новый трехмерый промышленный видеоэндоскоп  EndoVision 3D преодолевает ограничения традиционного плоского обнаружения и объединяет в себе высокоточную технологию лазерного сканирования, которая позволяет выполнять трехмерное моделирование с миллиметровой точностью.

Запросить коммерческое предложение

EndoVision 3D - промышленный видеоэндоскоп с функцией трёхмерного сканирования. Забудьте о плоских изображениях: теперь вы можете исследовать скрытые полости, сварные швы и сложные механизмы с точностью до 0,15 мм. Это не просто осмотр — это глубокая диагностика в формате 3D.

Ключевые возможности:

  • 3D-моделирование с миллиметровой точностью

Лазерное сканирование создаёт цифровые двойники объектов, позволяя измерить глубину дефектов, ширину трещин и геометрию полостей.

  • Интеллектуальное управление одним касанием

Автоматическая калибровка и измерение глубины без ручных расчётов. Просто наведите зонд — система сделает всё остальное.

  • Промышленная прочность и защита

Электронный зонд с управлением 360°, водонепроницаемостью IP67 и стойкостью к температурам до 70°C. Работайте в самых жёстких условиях.

  • Мгновенная визуализация на 7-дюймовом экране

Сенсорный дисплей показывает 3D-модель в реальном времени. Увеличивайте, поворачивайте и анализируйте без ПК.

Для каких задач создан EndoVision 3D:

  • Контроль сварных швов трубопроводов
  • Инспекция лопаток турбин и двигателей
  • Обследование литьевых форм и пресс-форм
  • Поиск микротрещин в критичных узлах

Точность, которая впечатляет:

  • Стандартная погрешность: 0,1 мм
  • Минимальная измеряемая величина: 0,01 мм
  • Достоверность 3D-данных: ≥95%

Что вы получаете:

  1. Скорость — в 3 раза быстрее традиционных методов
  2. Отчётность — автоматические отчёты с 3D-моделями
  3. Архивацию — все данные сохраняются в цифровом виде
  4. Универсальность — от нефтегаза до авиации

EndoVision 3D — там, где важна каждая деталь.


Точность 3D измерений ≥ 95%

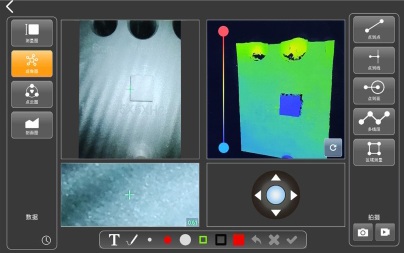

                Расчет и измерение глубины                                   Глобальное сканирование, облачная карта объекта

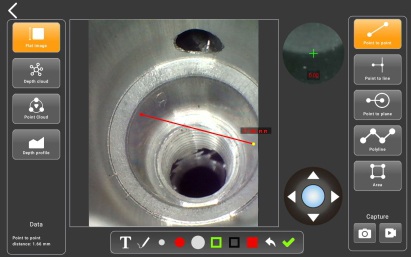

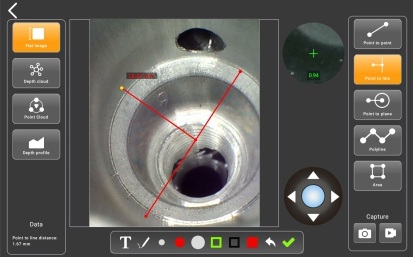

                         Профиль глубины                                                          Точка-Точка                                                          Точка-Линия

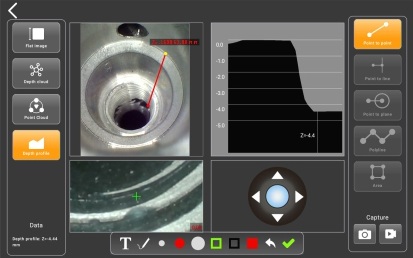

Профиль глубины

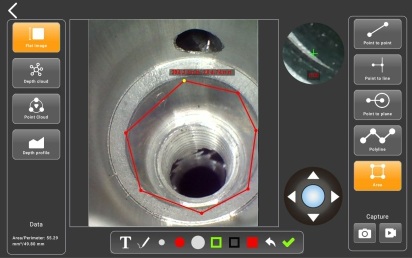

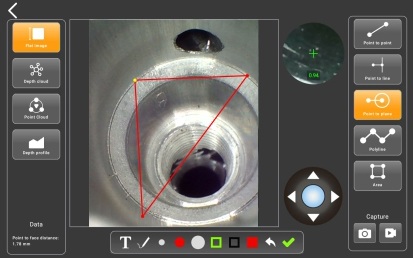

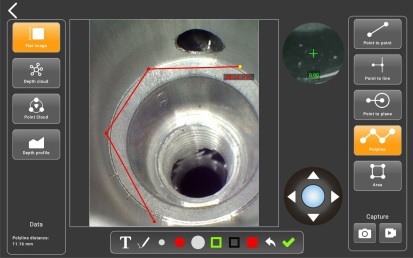

                   Точка на плоскости                                             Измерение ломаной линии                                        Измерение площади





Камера:

  • Видео сенсор: видео чип CMOS
  • Разрешение: 3,9 мм – 8 мм – 160 000 Мп; 450 000 Мп; 1 000 000 Мп
  • Глубина резкости: 3мм~70мм; 8мм~150мм; 12мм~200мм
  • Поле зрение: 90°; 120°; 140° (опционально)
  • Корпус камеры: Титановый сплав
  • Подсветка: мощная светодиодная оптоволоконная передача (8 уровней)

Зонды:

  • Диаметр: 3,9 мм; 6 мм; 8 мм (прямой обзор, боковой обзор, прямой/боковой обзор)
  • Длина: 1 метр - 10 метра
  • Артикуляция: в 4-х плоскостях / 360° (Электронное управление)
  • Угол артикуляции: 120°-170°
  • Оплетка: плетеный вольфрам высокой плотности
  • Рабочая температура зонда: -20°C to +70°C
  • Рабочая температура монитора: -10°C to +50°C
  • Относительная влажность: 90% макс. - без конденсации
  • Водонепроницаемый: IP67 (зонд и дистальный конец), IP54 (основной корпус)
  • Температура хранения: -20°C to +60°C

Монитор (видео HUB)

  • Дисплей: 7" цветной TOUCH TFT HD LCD (1920 х 1200)
  • Управление файлами: воспроизведение и удаление изображений и видео, удаление, форматирование
  • Языки: Русский, французский, английский, немецкий, испанский, итальянский, японский, китайский (упрощенный и традиционный)
  • Управление изображением: функция стоп-кадра, масштабирования, переворота, воспроизведения видео, аналоговая линейка.
  • Функции: Сравнительное измерение, автоматическая идентификация дефектов, динамическая аннотация в реальном времени, экран в реальном времени, водяные знаки, быстрая идентификация дефектов.
  • Трехмерное измерение: Измерение глубины, площади, периметра и т. д. от точки к точке, от точки к линии, от точки к поверхности и т. д.
  • Значение точности: Минимальное 0,01 мм; стандартное 0,1 мм; точность ≥95%
  • 3D-карта облаков: Карта облаков с вертикальной глубиной, 3D физическая карта облаков, локальный разрез, произвольный разрез, отображение координат XYZ карты облаков, автоматическое измерение максимальной глубины, просмотр разреза, плоскость отсчета перевод и отображение глубинных размеров в реальном времени.
  • Настройка изображения: Яркость, контраст, гамма, цвет, насыщенность, резкость, негатив, черно-белый, автоматический баланс белого.
  • Формат видео: AVI с отметкой времени и даты
  • Формат изображения: JPEG с отметкой времени и даты
  • Хранение: Встроенная карта памяти 32 ГБ + ОЗУ 2 ГБ
  • Разъемы: двойной выход USB, HDMI, Type-C, TF карта, 3,5-мм разъем для наушников/микрофона
  • Wi-Fi: передача изображение на телефон (до 3 устройств) (опционально)
  • Датчик температуры: отображает показания температура на дисплее монитора. При перегреве, отключается (опционально)
  • Время работы: больше 3 часов
  • Размеры: 380 х 202 х 120 (мм)
  • Вес: 3,9 кг
